2Gbps 电话线网桥

WD-E2000M-A/B
2Gbps  G.hn标准电话线网桥

产品简介:

WD-E2000M-A/B以1.8Gbps的速率通过现有的电话线传输网络数据,最大传输距离可达1000m,特别适用于小型办公室、工厂、矿山、电梯改造、酒店、学校等,为项目业务和系统集成商提供高性能的解决方案。解决了远程数据传输、网络监控、数据采集等问题。采用书桌微缩设计,简约时尚的设计风格,使整个产品看起来美观时尚。它可以点对点工作,电话线网络桥通常整天工作,所以产品的散热是非常重要的方面,我们的工程师在设计过程充分考虑这方面,有散热和通气孔设计在其左、右和底部,大大延长产品的整个生命周期。

产品规格:

型号

WD-E2000M-A/B

接口

1*LAN 10/100/1000Base-TX 自适应 RJ45端口,1*DC12V电源接口,MDI/MDX 支持

LED指示灯描述

以太网信号灯 PLC信号灯 电源灯

传输频段

支持四线电话线  2-100MHZ MIMO模式  PHY Rate 2000Mbps
支持两线电话线  2-200MHZ SISO模式   PHY Rate 2000Mbps

协议标准(PHY)

IEEE802.3,IEEE802.3x, IEEE802.3u   G.hn

安全协议

128-AES资料加密及密钥管理技术

物理层传输速率(PHY)

2Gbps

调制方式

OFDM

有效资料传输速率

TCP/IP  1.8Gbps

管理性

远程Firmware 升级,支持TR-069(可选)

802.1D Ethernet Bridge

802.1Q VLAN

Quality of Service(QoS)

IGMO(IPv4)Snooping&MLD(IPv6)Snooping

工作电压范围

DC5V   1000mA

传输距离

1Km

使用环境工作温度

-40℃-80℃

尺寸大小

159*108*28mm(L×W×H)

重量

0.28kg

操作环境

工作湿度:10%-85% 非凝結状态 保存湿度5%-90% 非凝結状态

认证

FCC、CE class B,WEEE,RoHS

其他

保修卡

网线

设备

使用手册



特点

(1) 丢包率:小于0.01%(1000M,负荷70%测量);
(2) 支持7*24小时全天候工作;
(3) 具备硬件看门狗功能;
(4) PING值小于1MS;
(5) 即插即用。

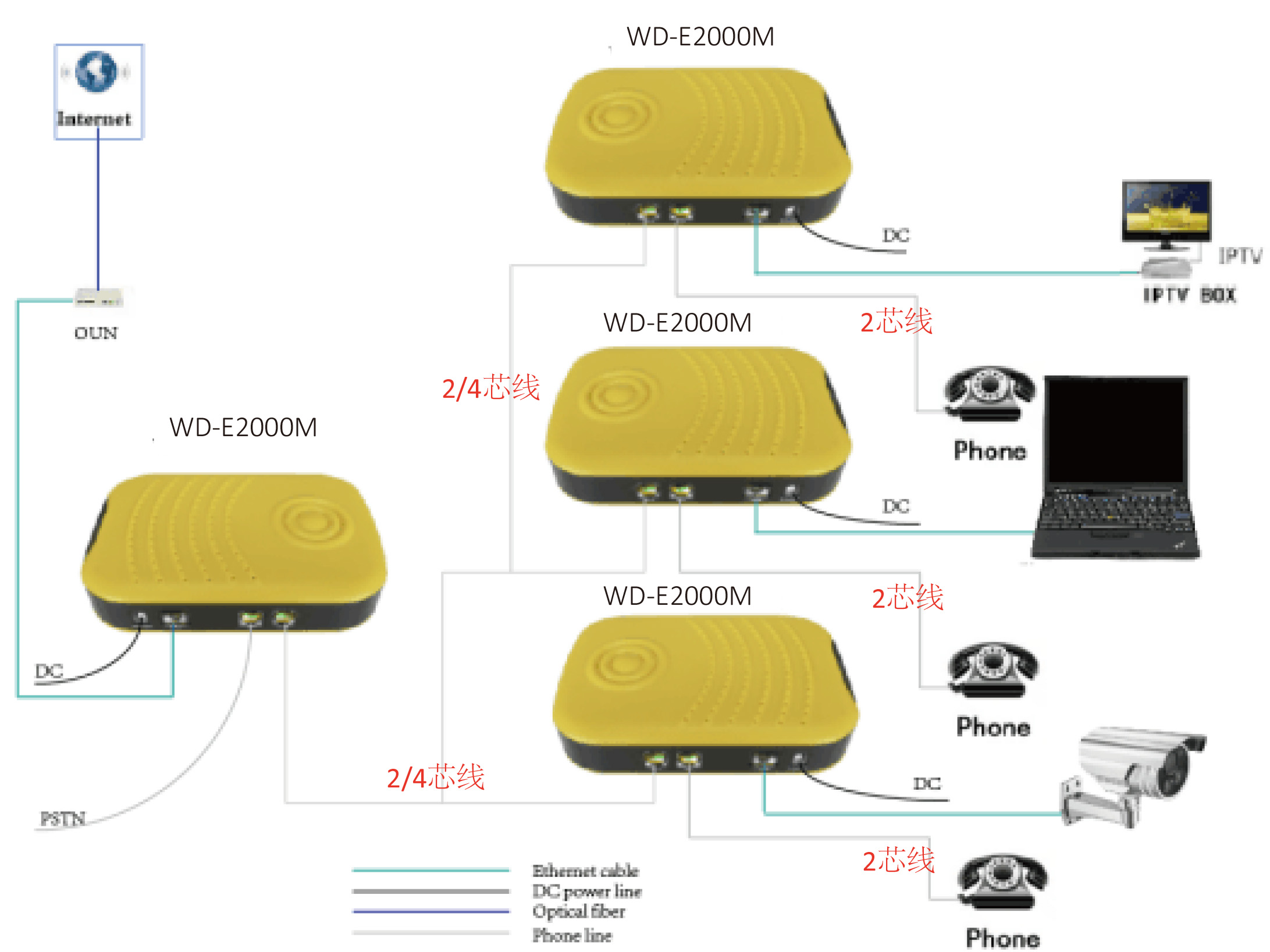

方案架构图:

2Gbps 电话线网桥

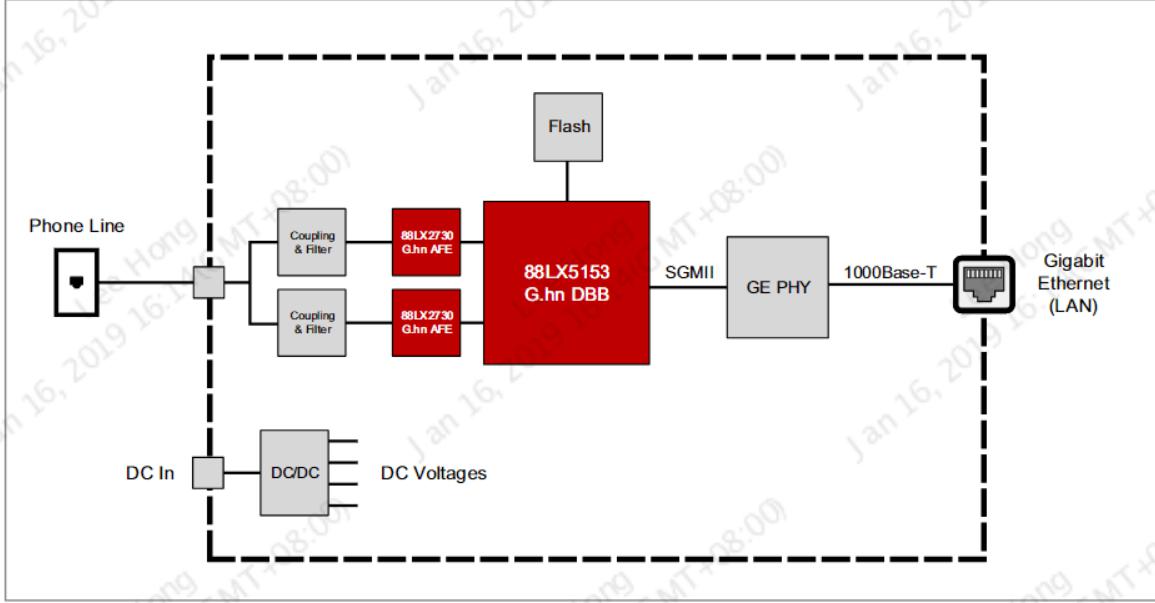

结构示意图:

2Gbps 电话线网桥


产品型号选择

型号

条件

RJ11接线方式

WD-E2000M-A

现场2芯线

2Gbps 电话线网桥

WD-E2000M-B

现场4芯线

2Gbps 电话线网桥
