昆山网电科技工业级电力载波-助力风力发电监控
来源:未知 时间:2021-05-07 10:12

昆山网电科技电力载波-助力风力发电监控解决方案


一、行业背景

随着风力发电场的大量建设,风场变电站SCADA监控系统、风场视频安防系统、风力发电机组远程监控系统也大量应用,监控系统的建设对于风机的安全监控、提高风能利用率、提高风机工作效率、风电场的安全监控都十分重要。但这些系统应用环境恶劣,地处偏远,不易维护,因此需要工业级电力载波进行网络支持。

二、环境要求

风力发电场对网络设备的需求:

1、风电应用环境恶劣,昼夜温差大,风沙严重,要求工作温度:-40~75℃存储温度:-45~85℃,存储湿度:0%~95%,无凝结。

2、电磁环境恶劣,需要工业级电力载波设备具有较强的抗电磁干扰能力、长时间的平均无故障时间。

3、为了保证远程监控的数据的安全性,电力载波设备需要有全面的网络安全设置

三、解决方案

风电机组监控系统具有对风电机组自动启动、停机、平稳并网、双速切换、自动对风、数据检测和处理、故障记录及自动保护等就地控制功能,同时具有在中央监控室对分散运行在风电场上的各风电机组运行状态的实时显示、运行数据的统计处理、运行故障记录报警、风速-功率特性曲线的测量、开机、停机、左右偏航、修改风电机组运行参数等远程监控功能。由三部分组成:就地控制部分、中央集控部分、通信部分。根据不同风机的应用网络通信分为两部分:风机内部控制通信部分、风机与风机间或风机与控制中心的网络通信部分。

网络设备选择采用具备高实时性和稳定性的电力载波工业级设备

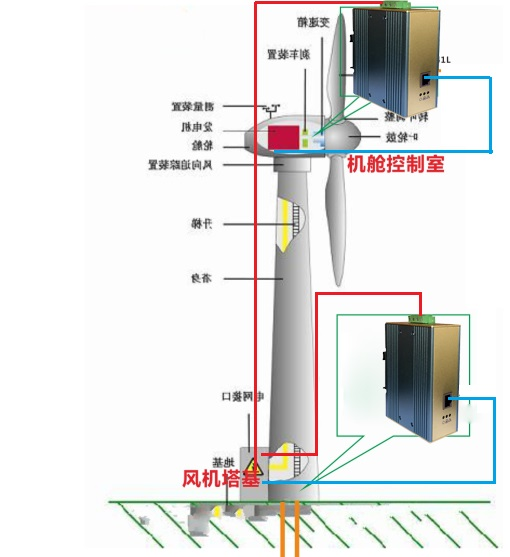

主要是指风机机舱与塔基之间设备的通信,负责监控以下数据:1、电力参数包括电网三相电压、发电机输出的三相电流、电网频率、发电机功率因数等;2、风力参数:风速、风向;3、风力发电机组状态参数:发电机转速和风轮转速、温度(发电机、控制器、轴承、增速器油温等)、电缆扭转、机械刹车状况、机舱振动、油位;4、反馈信号:回收叶间扰流器、松开机械刹车、松开偏航制动器、发电机脱网及脱网后转速降落信号等。

目前风机内部控制通信是通过风机机舱与塔基之间的一对光纤收发器来实现的,会带来安装和维护的不便,为此昆山网电科技特别推出的工业级电力载波设备通过电力线传输信号,免布线,只需一对设备很好解决了此类问题。

昆山网电科技工业级电力载波通信产品

1.良好的设备特性&安装方式容易性,宽温、防抗扰设计:

工作温度:-40~85℃,保存湿度:5~90%(非凝结);金属铝制外壳无风扇散热技术速率自适应;兼容所有G.hn设备DIN轨安装;支持7*24小时全天候工作;丢包率小于:0.1%;具备硬件看门狗功能

2.在严酷电磁环境可靠稳定工作:

通过工业电磁兼容性检测,有效防御浪涌,静电干扰:高压交流电场、静电场、电弧、可控硅等;自然界干扰:雷电冲击、各种放电、磁暴等;

、结语

昆山网电科技电力载波通信作为工业级电力载波设备的专业制造商,为风电场提供专家级解决方案:配合采用先进的工业以太网通信技术实现风电场的有效监控,保障了整个的系统安全性、可靠性、稳定性,提高了风机的发电效率,标准的通信协议也为其他业务的接入提供了便利。
